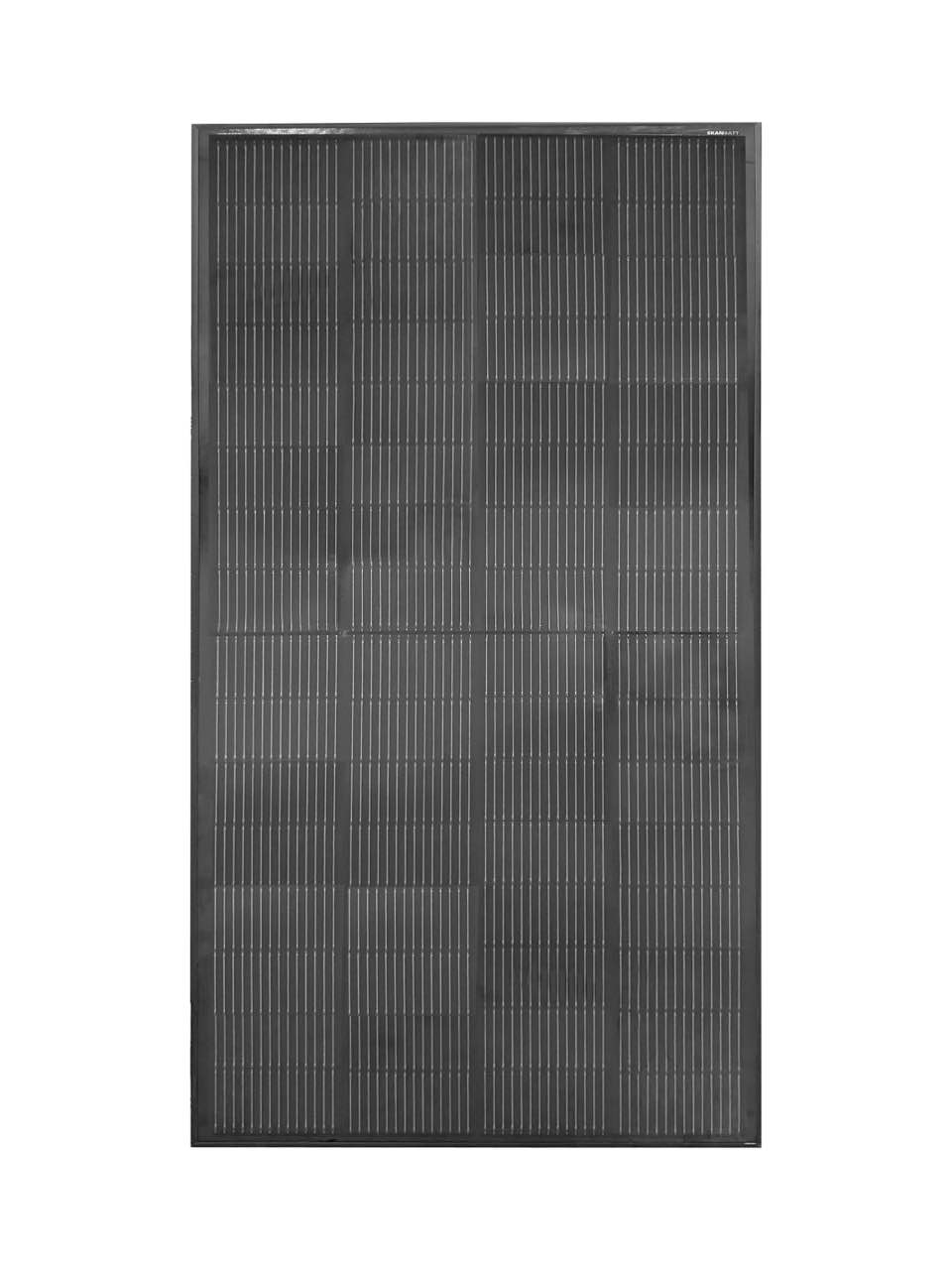

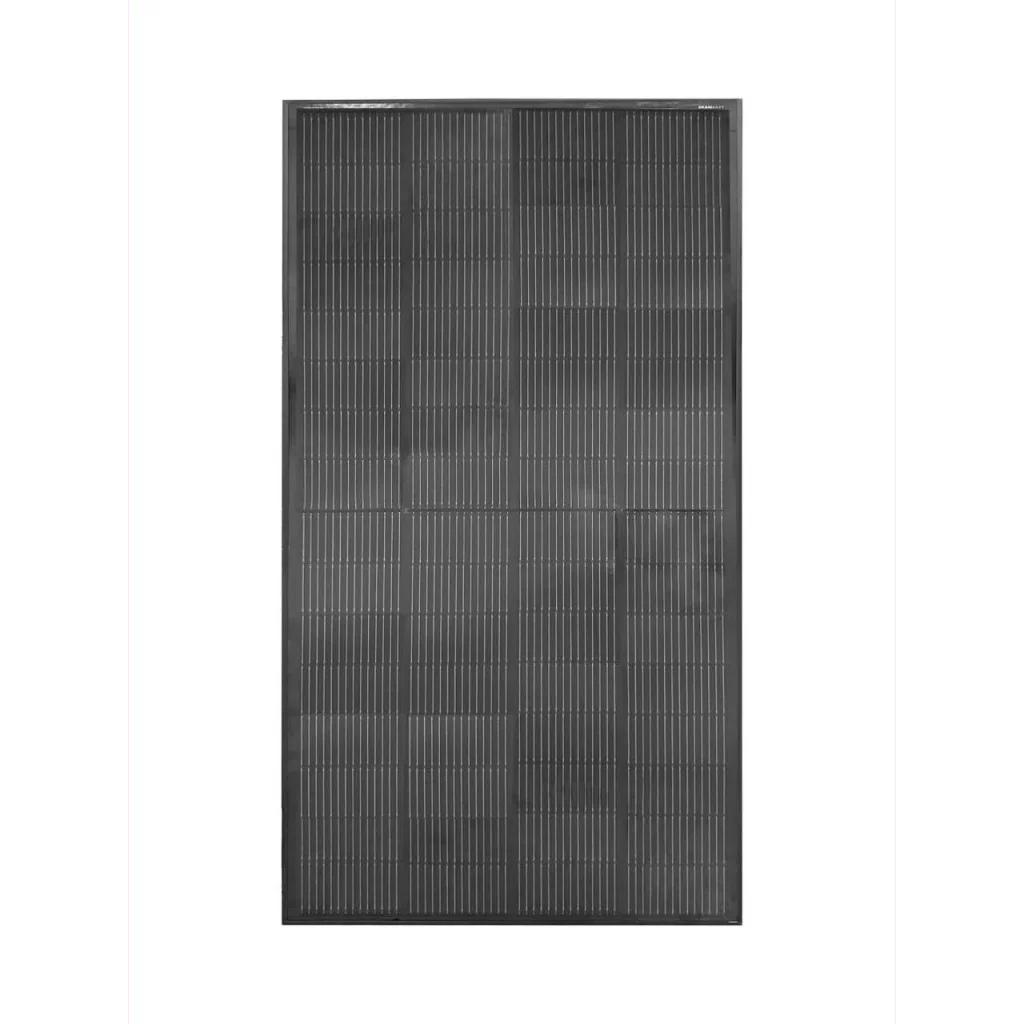

SKANBATT Solcellepanel
SNB-220W-HC TOPCON
Kraftig 220W N-type TOPCON half-cut solcellepanel utviklet for høy effekt, bedre skyggetoleranse og svært god ytelse i nordiske forhold.
SKANBATT SNB-220W-HC er et moderne monokrystallinsk solcellepanel som kombinerer N-type TOPCON-teknologi med half-cut celleoppbygging. Resultatet er høy effekt, redusert internt tap og bedre ytelse ved delvis skygge sammenlignet med tradisjonelle fullcellepaneler.
Panelet er et svært godt valg til hytter, næringsbygg, mobile løsninger og andre off-grid eller batteribaserte anlegg der man ønsker moderne celleteknologi, høy virkningsgrad og stabil produksjon gjennom hele året.
N-type TOPCON – mer energi per panel
TOPCON-celler gir høyere virkningsgrad, lavere degradering over tid og bedre ytelse i både høye temperaturer og svakt lys enn tradisjonelle P-type paneler. Det gir mer energi per panel og mer stabil produksjon gjennom hele året, spesielt under nordiske forhold.
Half-cut celleteknologi
Celler delt i to reduserer interne resistive tap og gir bedre skyggetoleranse. SNB-220W-HC består av 64 N-type TOPCON half-cut celler fordelt i to uavhengige halvdeler, noe som gir jevnere produksjon og bedre energiutbytte dersom deler av panelet blir skygget.
Dette gjør panelet spesielt interessant i anlegg der skygger fra pipe, trær, antenner, takdetaljer eller annet utstyr kan påvirke produksjonen i perioder.
Kompakt og kraftig
Med en effekt på 220W og modulmål på kun 1520 × 680 mm gir SNB-220W-HC mye energi på relativt liten flate. Dette gjør panelet fleksibelt å bruke på tak med begrenset plass, hytter, containere, tekniske bygg og mobile installasjoner.
Den kompakte utformingen gjør det enklere å planlegge anlegg der man ønsker høy ytelse uten å bruke større standardpaneler.
Bygget for nordiske forhold

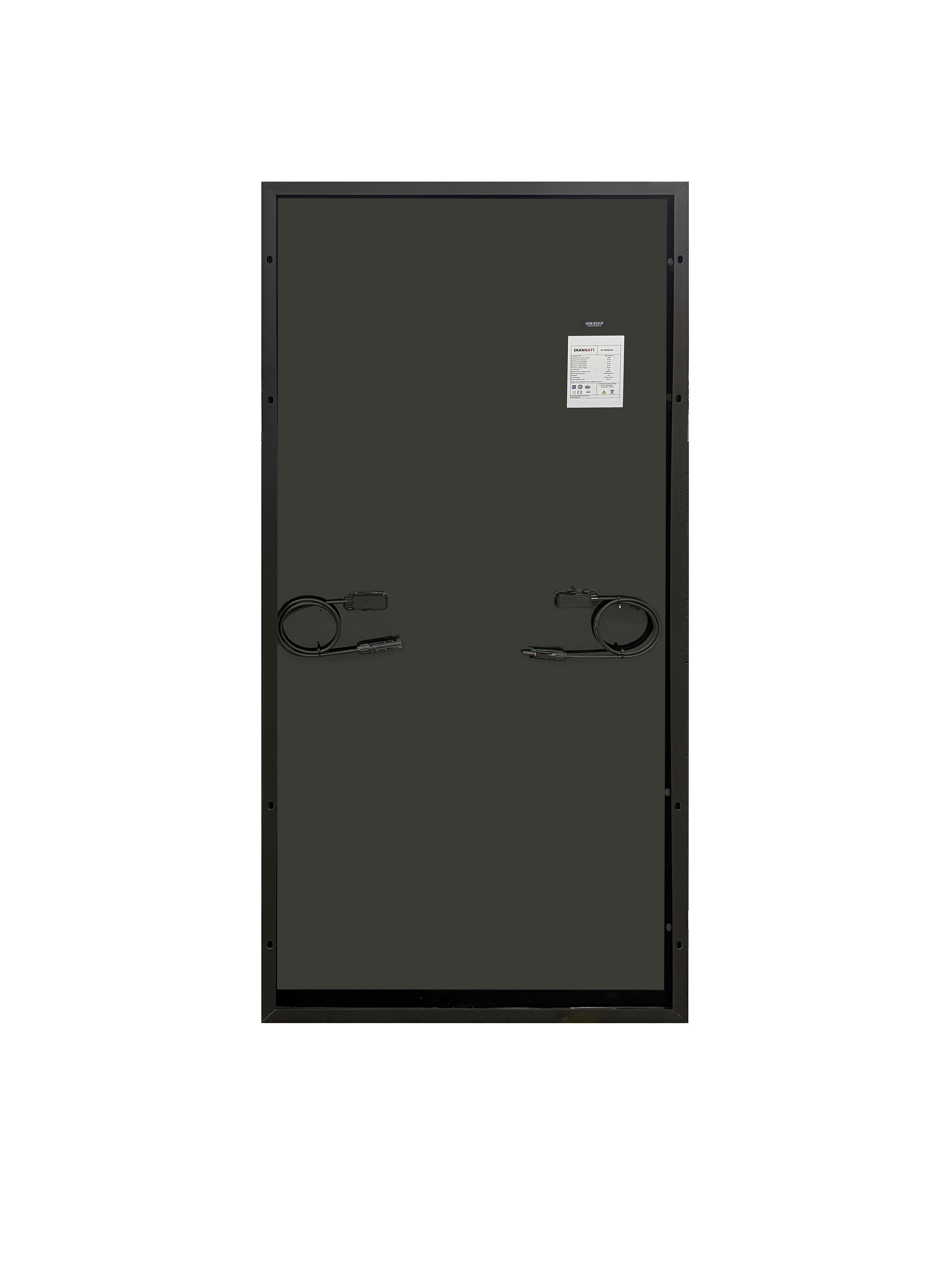

Panelet er konstruert med 3,2 mm herdet glass, sort anodisert aluminiumsramme, sort TPT-bakside og IP68 koblingsboks. Dette gir høy mekanisk styrke og god motstand mot fukt, salt, kulde og temperatursvingninger.
Konstruksjonen er utviklet for krevende nordiske forhold og passer godt både i faste installasjoner og i mobile eller modulbaserte løsninger.
Hvor passer SNB-220W-HC best?
SNB-220W-HC er et allsidig panel for anlegg der man ønsker høy ytelse, moderne teknologi og et panel som håndterer skygger bedre enn tradisjonelle fullcellemoduler. Det egner seg godt til klassiske hytteanlegg, takmonterte systemer på boliger og næringsbygg, og mobile installasjoner som varebiler, containere og mindre tekniske bygg.
I kombinasjon med en god MPPT-solcelleregulator kan panelet brukes i både 12V, 24V og 48V batterisystemer, avhengig av hvordan panelene seriekobles. Half-cut TOPCON-teknologien gir høy virkningsgrad og jevnere produksjon gjennom dagen – også ved delvis skygge.
- Hytter og fritidsboliger med hovedproduksjon i 12/24/48V batteribaserte anlegg
- Takmonterte anlegg på boliger og næringsbygg med ønske om høy ytelse per panel
- Landbruk og driftsbygninger til pumper, lys, vifter og styringssystemer
- Mobile og modulbaserte løsninger som varebiler, containere, tekniske skap og brakker
- Telecom, overvåkning og industri på avsidesliggende lokasjoner
Fordeler med TOPCON & half-cut
- Høy virkningsgrad gir mer energi per m²
- Lav degradering gir mindre effekttap over tid og mer energi gjennom levetiden
- Bedre ytelse i svakt lys, ved overskyet vær, morgen og kveld
- Half-cut celler reduserer resistive tap og gir bedre skyggetoleranse
- Stabil drift og robust konstruksjon tilpasset tøffe klima
Tekniske data
| Modell | SNB-220W-HC |
| Nominell effekt (Pmax) | 220 W |
| Åpen kretsspenning (Voc) | 25,3 V |
| Kortslutningsstrøm (Isc) | 11,37 A |
| Spenning ved maks effekt (Vmpp) | 21,7 V |
| Strøm ved maks effekt (Impp) | 10,14 A |
| Effekttoleranse | 0 ~ +3 % |
| Testbetingelser | STC (1000 W/m², AM1.5, modultemperatur 25°C) |
| Mål (L × B × H) | 1520 × 680 × 30 mm |
| Vekt | 11 kg |
| Solceller | N-type TOPCON 90 × 158 mm |
| Antall celler | 64 stk (4 × 8 × 2 half-cut) |
| Frontglass | 3,2 mm herdet glass |
| Bakside | TPT, sort |
| Ramme | Sort anodisert aluminium 6063-T5 |
| Koblingsboks | IP68 |
| Kabler | 4 mm², ca. 90 cm med MC4-kontakter |
| NMOT | 47 ± 2°C |
| Driftstemperatur | -40°C til +85°C |
| Strømtemp. koeffisient | 0,065 ± 0,015 %/°C |
| Spenningstemp. koeffisient | −(80 ± 10) mV/°C |
| Maks systemspenning | 1000 V DC |
| Maks seriekurs (sikring) | 15 A |
| Sertifiseringer | CE-merket (LVD / EMC), TÜV-sertifisert, IEC 61215, IEC 61730 |
Nøkkelfordeler
- 220W N-type TOPCON half-cut panel
- Bedre skyggetoleranse
- Høy effekt på kompakt flate
- Robust, nordisktilpasset konstruksjon
- Klar til bruk med MC4
Perfekt til
- Hytte- og fritidsboliganlegg
- Taktanlegg på hus og næringsbygg
- Landbruks- og driftsbygninger
- Mobile og modulære løsninger
- Telecom og tekniske installasjoner
Installasjonstips
- Bruk MPPT-regulator tilpasset panelspenning og strøm
- Plasser panelene med minst mulig risiko for skygge
- Serie- eller parallellkoble paneler etter ønsket systemspenning
- Følg alltid gjeldende normer for sikringer, kabler og innfesting
Anbefalt oppsett
Kombiner SNB-220W-HC med en god MPPT-solcelleregulator og en riktig dimensjonert SKANBATT-batteribank for å utnytte TOPCON half-cut-teknologien fullt ut. Riktig dimensjonering av kabler, sikringer og montasjemateriell gir et effektivt og driftssikkert anlegg i mange år fremover.
