VICTRON Lynx Shunt VE.Can (M10)

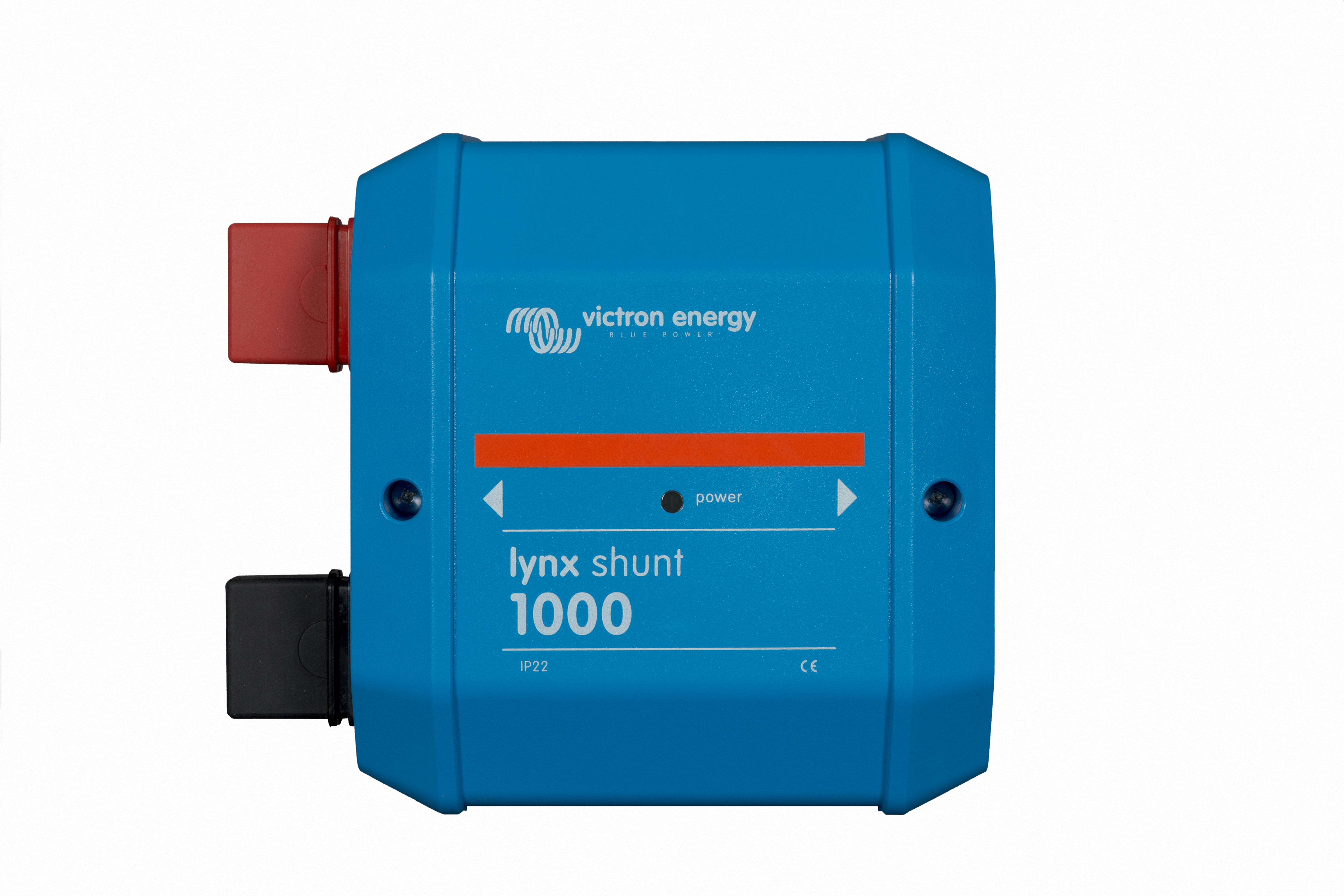

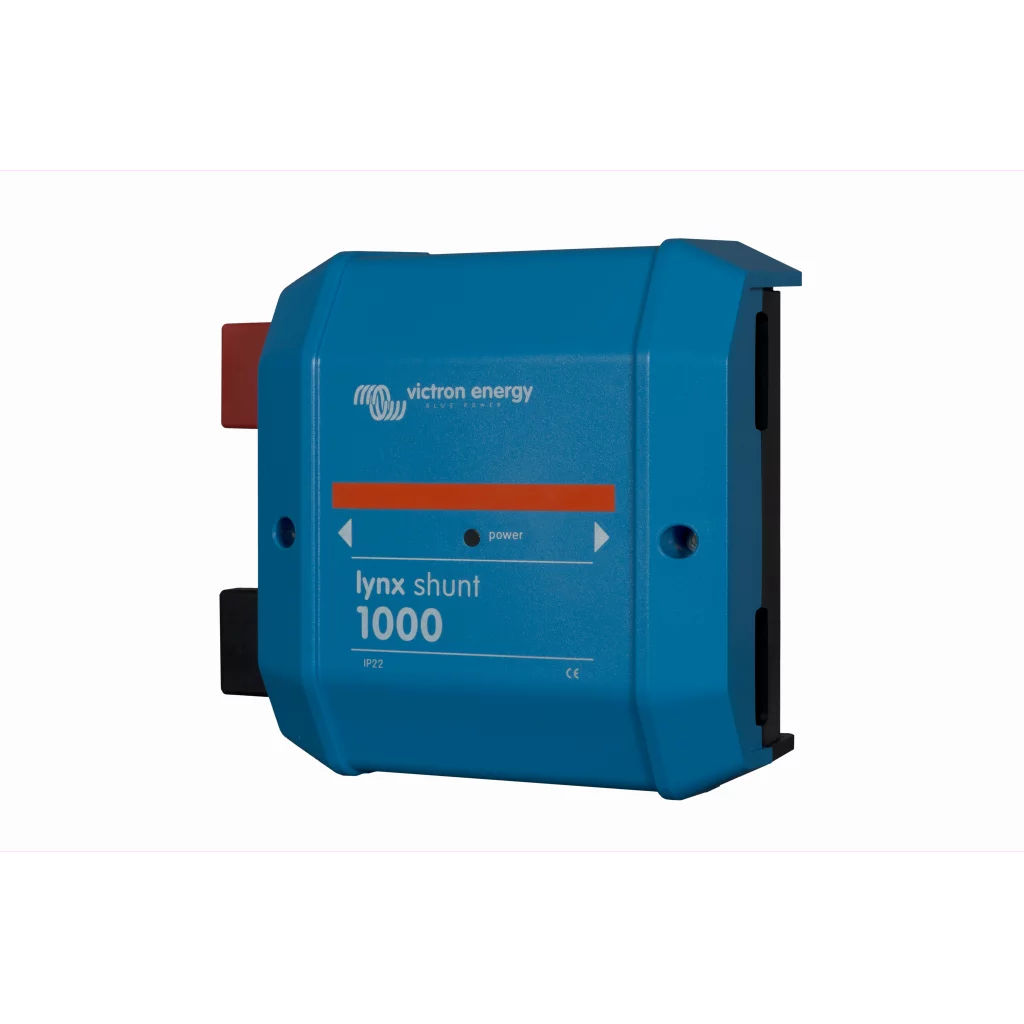

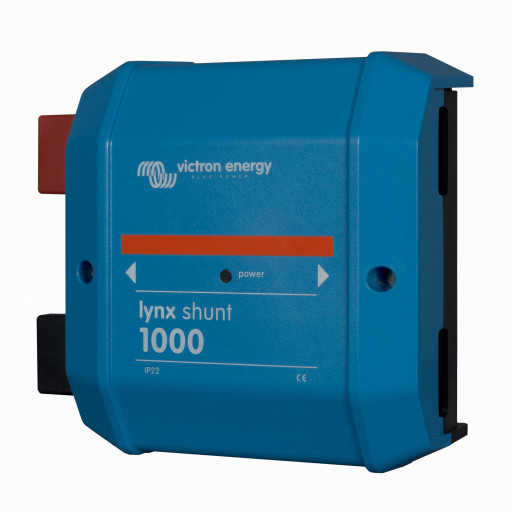

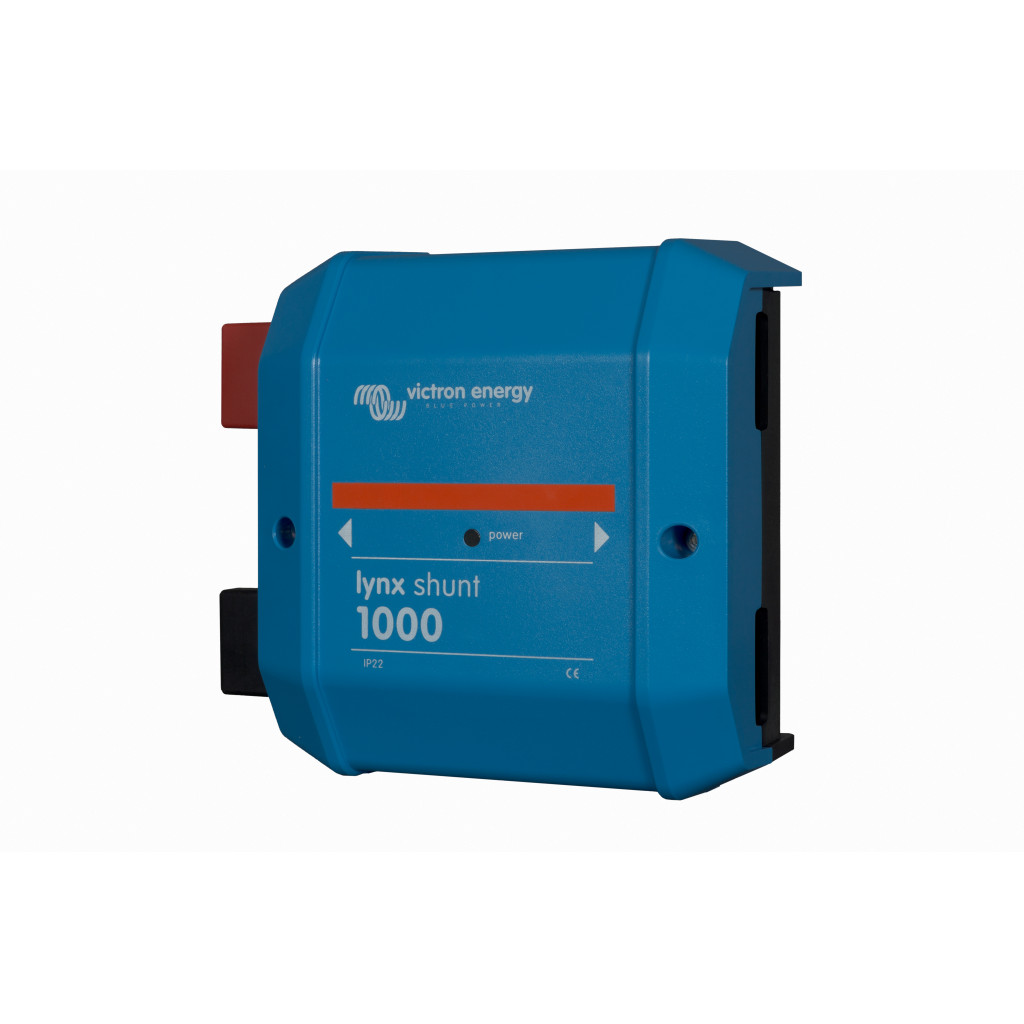

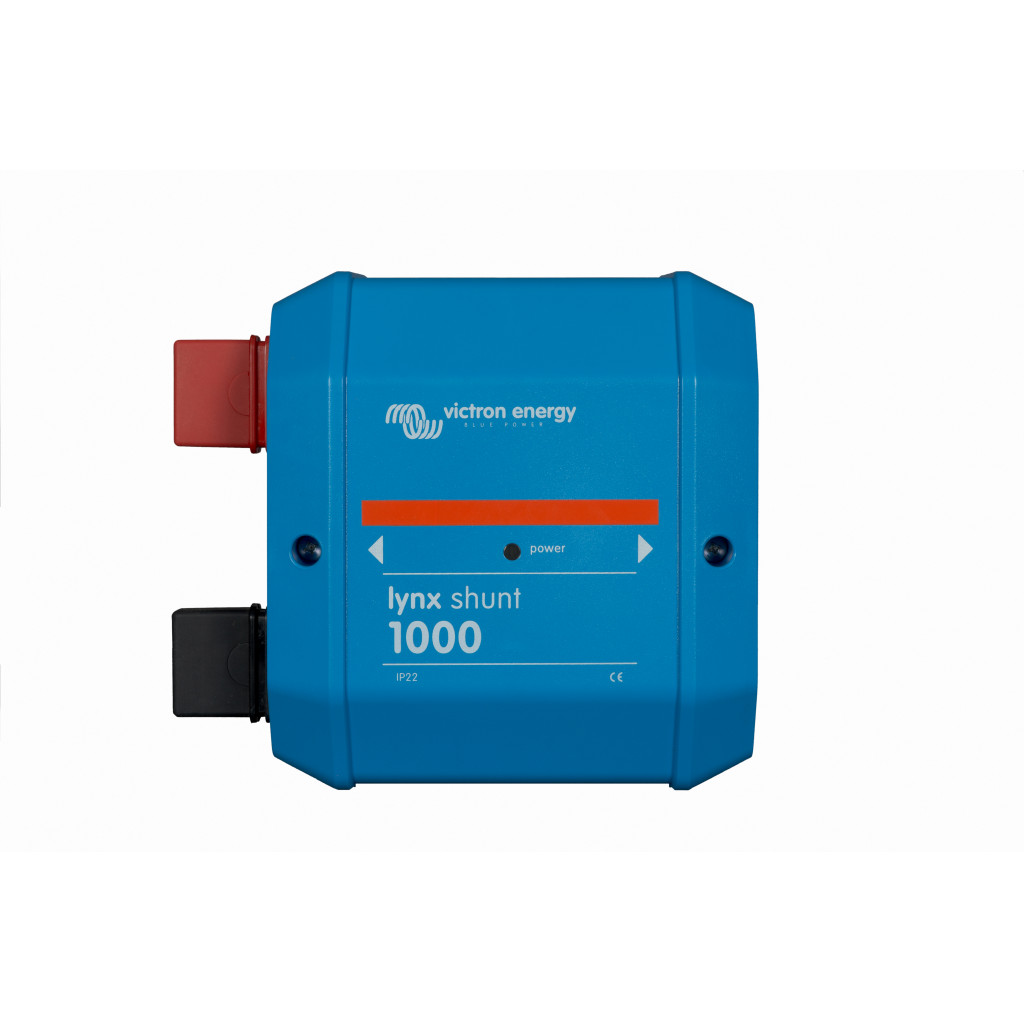

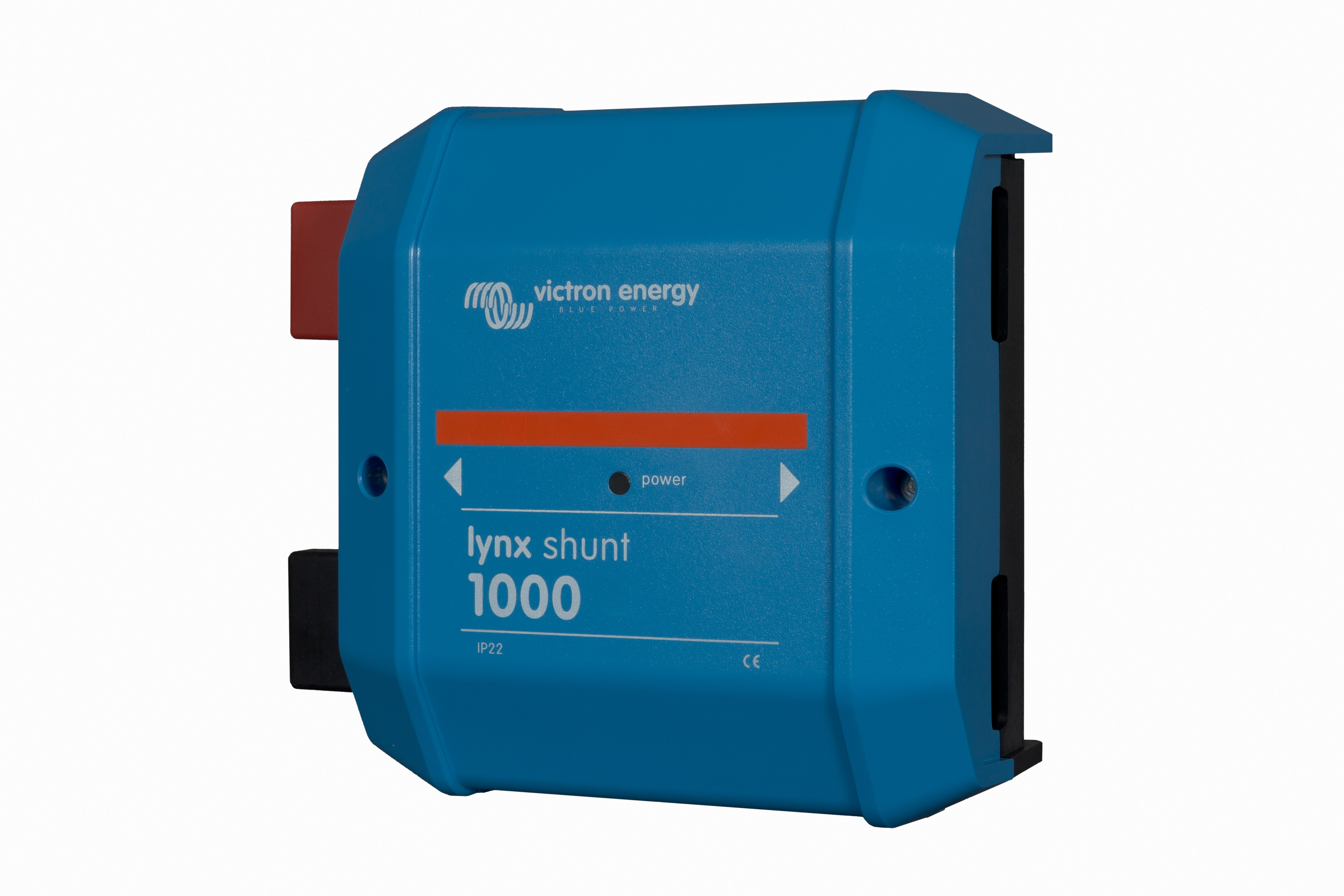

Victron Lynx Shunt VE.Can M10

Victron Lynx Shunt VE.Can M10 er en kraftig 1000 A shunt med integrert batteriovervåker, utviklet for avanserte DC-installasjoner. Den måler nøyaktig strøm, spenning og forbruk, og beregner batteriets ladestatus (State of Charge). Dette gir deg full kontroll på energisystemet – enten du er til sjøs, off-grid eller i industriell drift.

Shunten er en sentral del av det modulbaserte Victron Lynx-distribusjonssystemet, og monteres sømløst sammen med:

• Lynx Power In – for sikker tilkobling av batteribanker

• Lynx Distributor – med integrerte sikringer og statusindikasjon

• Lynx Smart BMS – for LiFePO₄-batterier med balansering og beskyttelse

Kommunikasjonen skjer via VE.Can, som gir sanntidsdata til GX-enheter (f.eks. Cerbo GX) og Victron VRM-portalen. På fronten finnes en programmerbar reléutgang, som kan brukes til varsling eller lastfrakobling ved lav batterispenning.

Tekniske data:

• Forsyningsspenning: 9–70 V DC

• Støtte for systemspenninger: 12 V, 24 V og 48 V

• Maks kontinuerlig strøm: 1000 A

• Strømforbruk: ca. 60 mA @ 12 V, 33 mA @ 24 V, 20 mA @ 48 V

• Alarmrelé (potensialfritt): 3 A, 30 V DC / 250 V AC

• Busbar-type: M10; tinnbelagt kobber

• Dimensjoner (H × W × D): 190 × 180 × 80 mm

• Vekt: ca. 1,4 kg

• Beskyttelsesgrad: IP22

• Driftstemperatur: –40 °C til +60 °C

• Maks luftfuktighet: 95 % (ikke-kondenserende)

Viktige funksjoner

• Innebygd batteriovervåker med måling av strøm, spenning og SOC

• VE.Can-kommunikasjon med GX-enheter og VRM

• Fussholder for CNN, ANL eller Mega-fuse (ekstern plassering mulig med dummy-busbar på M10-versjonen)

• Leveres med to RJ45-terminatorer for VE.Can-bussen

• LED-statusindikasjon

• Mulighet for temperaturføler og fjernalarm via relé
